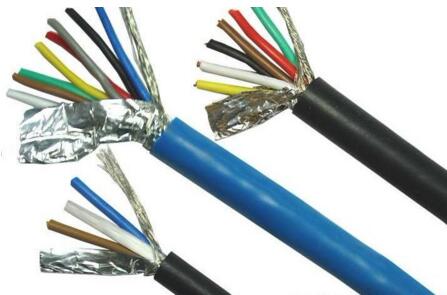

一、產品特點及用途
船用電力電纜適用于河海各種船舶及海上石油平臺等水上建筑的動力、照明和一般控制裝置。
二、產品執行標準
本產品按照GB9331(IEC92-356)標準制造
三、使用特性
1、額定電壓：U0/U 0.6/1KV；
2、除軟電纜可供移動設備使用外，其他電纜均為固定敷設，敷設時電纜的允許彎曲半徑見下表；
| 電纜結構特征 | 電纜外徑 | 彎曲內半徑(小) |
| 金屬編織鎧裝型 | 任意值 | 6D |
| 非鎧裝型 | D≤25 | 4D |
| D>25 | 6D |
3、電纜低敷設溫度：聚氯乙烯護套為-15℃，其他均為-20℃；
4、電纜的燃燒特性單根垂直阻燃(/DA)型電纜能經受GB12666.2(IEC332-1)規定的單根垂直燃燒試驗；
成束阻燃(/SA)型電纜能經受GB12666.5(IEC332-3)規定的成束燃燒試驗；
低煙低鹵成束阻燃(/SB)型電纜能經受GB12666.5(IEC332-3)規定的成束燃燒試驗，且燃燒時煙濃度應符合GB12666.7(IEC1034)規定，燃燒析出氣體HCL含量應≤100mg/g(符合IEC754-1要求)；
低煙無鹵成束阻燃(/SC)型電纜能經受GB12666.5(IEC332-3)規定的成束燃燒試驗，且燃燒時煙濃度應符合GB12666.7(IEC103)規定，燃燒析出氣體水溶的PH值≥4.3，導電率≤10μs/mm(符合IEC754-2要求)；
5、電纜的載流量是假定：四根電纜成整敷設于45℃環境濕度中，且導體溫度持續在允許工作溫度下的計算值。
四、基本型號及M稱
| 型號 | 產品M稱 |
| CEF/DA CEF/SA | 乙丙J緣氯丁護套船用電力電纜DA型(或SA型) |
| CEF80/DA CEF80/SA | 乙丙J緣氯丁內套裸銅絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEF90/DA CEF90/SA | 乙丙J緣氯丁內套鋼絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEF82/DA CEF82/SA | 乙丙J緣氯丁內套銅絲編織鎧裝聚氯乙烯外套船用電力電纜DA型(或SA型) |
| CEF92/DA CEF92/SA | 乙丙J緣氯丁內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜DA型(或SA型) |
| CEH/DA CEH/SA | 乙丙J緣氯磺化聚乙烯護套船用電力電纜DA型(或SA型) |
| CEH80/DA CEH80/SA | 乙丙J緣氯磺化聚乙烯內套裸銅絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEH90/DA CEH90/SA | 乙丙J緣氯磺化聚乙烯內套鋼絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEH82/DA CEH82/SA | 乙丙J緣氯磺化聚乙烯內套銅絲編織鎧裝聚氯乙烯外套船用電力電纜DA型(或SA型) |
| CEH92/DA CEH92/SA | 乙丙J緣氯磺化聚乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜DA型(或SA型) |
| CEFR/DA CEFR/SA | 乙丙J緣氯丁護套船用軟電力電纜DA型(或SA型) |
| CEHR/DA CEHR/SA | 乙丙J緣氯磺化聚乙烯護套船用軟電力電纜DA型(或SA型) |
| CEV/DA CEV/SA | 乙丙J緣聚氯乙烯護套船用軟電力電纜DA型(或SA型) |
| CEV80/DA CEV80/SA | 乙丙J緣聚氯乙烯內套裸銅絲編織鎧裝船用軟電力電纜DA型(或SA型) |
| CEV90/DA CEV90/SA | 乙丙J緣聚氯乙烯內套鋼絲編織鎧裝船用軟電力電纜DA型(或SA型) |
| CEV82/DA CEV82/SA | 乙丙J緣聚氯乙烯內套銅絲編織鎧裝聚氯乙烯外套船用軟電力電纜DA型(或SA型) |
| CEV92/DA CEV92/SA | 乙丙J緣聚氯乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用軟電力電纜DA型(或SA型) |
| CXF | 天然丁苯J緣氯丁護套船用電力電纜 |
| CXF80 | 天然丁苯J緣氯丁內套裸銅絲編織鎧裝船用電力電纜 |
| CXF90 | 天然丁苯J緣氯丁內套裸鋼絲編織鎧裝船用電力電纜 |
| CXF92 | 天然丁苯J緣氯丁內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜 |
| CXV | 天然丁苯J緣氯乙烯護套船用電力電纜 |
| CXV80 | 天然丁苯J緣氯乙烯內套裸銅絲編織鎧裝船用電力電纜 |
| CXV90 | 天然丁苯J緣氯乙烯內套裸鋼絲編織鎧裝船用電力電纜 |
| CXV92 | 天然丁苯J緣氯乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜 |
| CXFR | 天然丁苯J緣氯丁護套船用電力軟電纜 |
| CVV/DA CVV/SA CVV/SB | 聚氯乙烯J緣、聚氯乙烯護套船用電力電纜DA型、SA型、SB型 |
| CVV80/DA CVV80/SA CVV80/SB | 聚氯乙烯J緣、聚氯乙烯內套裸銅絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CVV90/DA CVV90/SA CVV90/SB | 聚氯乙烯J緣、聚氯乙烯內套裸鋼絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CVV82/DA CVV82/SA CVV82/SB | 聚氯乙烯J緣、聚氯乙烯內套銅絲編織鎧裝聚氯乙烯外套船用電力電纜DA型、SA型、SB型 |
| CVV92/DA CVV92/SA CVV92/SB | 聚氯乙烯J緣、聚氯乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜DA型、SA型、SB型 |
| CJV/DA CJV/SA CJV/SB | 交聯聚乙烯J緣、聚氯乙烯護套船用電力電纜DA型、SA型、SB型 |
| CJV80/DA CJV80/SA CJV80/SB CYJY83/SA | 交聯聚乙烯J緣、聚氯乙烯內套裸銅絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CJV90/DA CJV90/SA CJV90/SB | 交聯聚乙烯J緣、聚氯乙烯內套裸鋼絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CJV82/DA CJV82/SA CJV82/SB | 交聯聚乙烯J緣、聚氯乙烯內套銅絲編織鎧裝聚氯乙烯外套船用電力電纜DA型、SA型、SB型 |
| CJV92/DA CJV92/SA CJV92/SB | 交聯聚乙烯J緣、聚氯乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜DA型、SA型、SB型 |
五、代號M稱含義
| 項目 | 代 號 | 說 明 |
| 系列 | CE | 乙丙橡皮J緣船用電力電纜 EPR |
| CJ | 交聯聚乙烯J緣船用電力電纜 XLPE | |
| CV | 聚氯乙烯J緣船用電力電纜 PVC | |
| CS | 硅橡膠J緣船用電力電纜 | |
| CX | 天然--丁苯橡皮J緣船用電力電纜 | |
| 內套 | V | 聚氯乙烯 PVC |
| S | 氯丁橡膠 | |
| G | 氯磺化聚乙烯 CSM | |
| 鎧裝 | (省略) | 無鎧裝 |
| 8 | 銅絲編織 | |
| 9 | 鋼絲編織 | |
| 2 | 雙鋼帶 | |
| 3 | 圓鋼絲 | |
| 外套 | 0 | 無外護套 |
| 2 | 聚氯乙烯 PVC | |
| 3 | 聚乙烯 | |
| 阻燃特性 | S | 熱塑性聚烯烴 |
| DA | 單根垂直阻燃 | |
| SA | 成束阻燃 | |
| SB | 低煙低鹵成束阻燃 | |
| SC | 低煙無鹵成束阻燃 | |
| 規格 | 芯數×導體標稱截面積mm2 | 1芯1-300mm2、2芯1-120mm2、3芯1-185mm2、4-37芯、1-2.5mm2 |
六、基本電纜規格及結構參數
CXFR型多芯電纜
| 導體結構 | 電纜外徑mm | 電纜計算重量 | 20℃導體電阻 | J緣電阻MΩ/km | |||
| 芯數×標稱截面mm2 | 根數/線徑mm | 標準值 | 大值 | kg/km | ≤Ω/km | 20℃ | 70℃ |
| 4×1 | 32/0.20 | 12.8 | 15 | 184 | 20 | 135 | 0.135 |
| 5×1 | 13.9 | 16.5 | 223 | ||||
| 7×1 | 15 | 17.5 | 272 | ||||
| 10×1 | 18.8 | 21.5 | 374 | ||||
| 12×1 | 19.4 | 22.5 | 413 | ||||
| 14×1 | 20.4 | 23.5 | 468 | ||||
| 16×1 | 21.5 | 24.5 | 531 | ||||
| 19×1 | 22.6 | 26 | 605 | ||||
| 24×1 | 27.4 | 31.5 | 851 | ||||
| 27×1 | 28 | 32 | 916 | ||||
| 30×1 | 29 | 33 | 998 | ||||
| 33×1 | 30.1 | 34 | 1089 | ||||
| 37×1 | 31.2 | 35.5 | 1190 | ||||
| 4×1.5 | 32/0.25 | 13.4 | 16 | 212 | 13.7 | 121 | 0.121 |
| 5×1.5 | 14.6 | 17 | 259 | ||||
| 7×1.5 | 15.8 | 18.5 | 319 | ||||
| 10×1.5 | 19.8 | 23 | 443 | ||||
| 12×1.5 | 20.5 | 23.5 | 492 | ||||
| 14×1.5 | 21.5 | 24.5 | 559 | ||||
| 16×1.5 | 22.7 | 26 | 635 | ||||
| 19×1.5 | 24.9 | 28.5 | 785 | ||||
| 24×1.5 | 29 | 33 | 1011 | ||||
| 27×1.5 | 29.6 | 33.5 | 1092 | ||||
| 30×1.5 | 30.6 | 35.5 | 1193 | ||||
| 33×1.5 | 31.8 | 36 | 1303 | ||||
| 37×1.5 | 33 | 37.5 | 1427 | ||||
| 4×2.5 | 49/0.25 | 14.5 | 17 | 266 | 8.21 | 103 | 0.103 |
| 5×2.5 | 15.8 | 18.5 | 329 | ||||
| 7×2.5 | 17.1 | 20 | 409 | ||||
| 10×2.5 | 21.6 | 25 | 577 | ||||
| 12×2.5 | 22.3 | 25.5 | 741 | ||||
| 14×2.5 | 24.5 | 28 | 789 | ||||
| 16×2.5 | 25.8 | 29.5 | 879 | ||||
| 19×2.5 | 27.1 | 31 | 1023 | ||||
| 24×2.5 | 31.6 | 36 | 1321 | ||||
| 27×2.5 | 32.3 | 36.5 | 1428 | ||||
| 30×2.5 | 33.5 | 38 | 1564 | ||||
| 33×2.5 | 34.8 | 39.5 | 1714 | ||||
| 37×2.5 | 36.1 | 41 | 1881 |
||||
