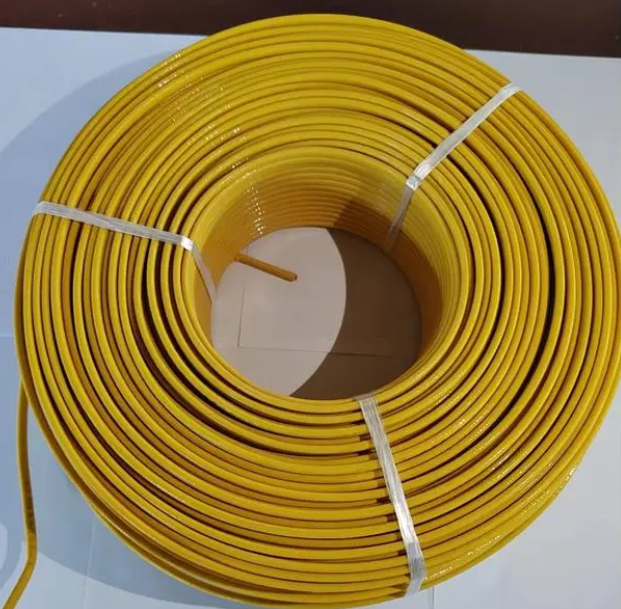

耐溫補償導線JX-G-FV-2*1.0

    耐溫補償導線JX-G-FV-2*1.0的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯（耐溫105度），氟塑料（耐溫260度），低煙低鹵聚氯乙烯（耐溫90度）及無堿玻璃絲（耐溫450度）幾種

耐溫補償導線JX-G-FV-2*1.0的詳細介紹

耐溫補償導線JX-G-FV-2*1.0的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯（耐溫105度），氟塑料（耐溫260度），低煙低鹵聚氯乙烯（耐溫90度）及無堿玻璃絲（耐溫450度）幾種，優良氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60-260℃，屬于當代國內水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準: 熱電偶補償導線標準GB/T4989-94

 S型、E型、B型、K型熱電偶補償導線產品標號（標記）

配用熱電  偶分度號	一般用（G）  產品標號		耐熱用（H）  產品標號
	普通級	精級（S）	普通級	精級（S）
S	SC-G	SC-GS	SC-H	－－
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	－－
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS









S型、E型、B型、K型熱電偶補償導線補償導線合金絲和絕緣層顏色





補償號  線型號	配用熱電  偶的分度號	補償導線合金線		絕緣層  著色
		正極	負極	正極	負極
SC	S（鉑鉻10—鉑）	SPC（銅）	SNC（銅鎳）	紅	綠
NC	N（鎳鉻硅—鎳硅）	NPC（鐵）	NNC（銅鎳）	紅	黃
KC	K（銅—康銅）	KPC（銅）	KNC（銅鎳）	紅	藍
KX	K（鎳鉻—鎳硅）	KPX（鎳鉻）	KNX（銅鎳）	紅	黑
EX	E（鎳鉻—銅鎳）	EPX（鎳鉻）	ENX（銅鎳）	紅	棕
JX	J（鐵—銅鎳）	JPX（鐵）	JNX（銅鎳）	紅	紫
TX	T（銅—銅鎳）	TPX（銅）	TNX（銅鎳）	紅	白













S型、E型、B型、K型熱電偶補償導線的熱電勢、允差









	熱電勢及允差（μV）						熱電偶測試  端溫度（℃）
	100 ℃			100 ℃
	熱電勢  （標準值）	允 差		熱電勢  （標準值）	允 差
		普通級	精級（S）		普通級	精級（S）
SC或RC	645	±60（±5.0℃）	±30（±2.5℃）	1440	±60（±5.0℃）	－－	1000
KCA	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
KCB	4095	±100（±2.5℃）	±60（±1.5℃）	8137	－－	－－	900
KX	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
NC	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
NX	2774	±200（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
EX	6317	±60（±2.5℃）	±120（±1.5℃）	13419	±200（±2.5℃）	±120（±1.5℃）	600
JX	5268	±140（±2.5℃）	±85（±1.5℃）	10777	±140（±2.5℃）	±85（±1.5℃）	500
TX	4277	±60（±1.0℃）	±30（±0.5℃）	9285	±90（±1.5℃）	±48（±0.8℃）	300
